《ねほりはほり》


      　　ファイナルアンプ部

  本当は、このブロック３Ｗのリニアアンプの予定だったのです。

ある日このブロック以外の完成を見た時にふざけてＳＳＢゼネレータの
出力をＡＮＴに接続しＪＡ６ＨＩＣ局とＱＳＯ．．．．

この時、0.１Ｗ以下でＱＳＯが出来る事は半信半疑でした。
　　　　
　　　　ＳＳＢゼネレータの出力は約３.5ｍＷ（オシロで確認）
        JA6HIC---JA6DWO 間　直線で約４Ｋｍ



多分、ＱＳＯ出来ないか　微かに聞こえる位ではないかと思いました。

『５９＋だよ』

　『嘘だろう．．．．』

たった此だけのＱＳＯですがバッチリと話が出来たのです。



じゃーこのパワーで何処まで飛ぶのかな？？？　　と試したのが下記の結果です。
　
1994,06,14    JA1MAO    59+

1994,06,15    HL0K      54
              JA1II     54
              JI1HWV    56

Eｽﾎﾟが発生すればＱＲＰＰでも十分ＱＳＯ出来る　　リニアは省略
と相成りました。



これで　手抜きＱＲＰＰリグの完成へ向けての制作が始まりました。

しかし、ファイナル部分が無いという事は如何にも手を抜いたと思えて
仕方有りませんでした。

そんな時ＪＡ６ＨＩＣ局よりこんなファイナルアンプ部が有るよ　　と連絡有り

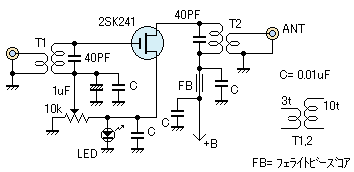

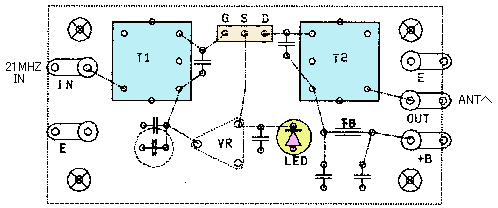

　それがこのページの回路です。

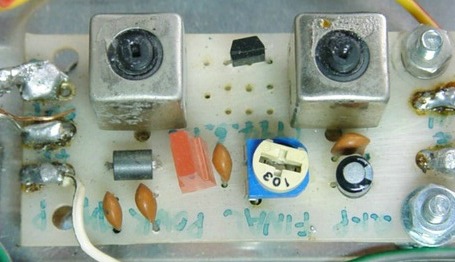

最終的にこのブロックが付いて完成．．．．．しました。

以上　この２号機制作秘話でした。



　　使用周波数　　　　　２１ＭHZ
    送信出力　　　　　　５０ｍＷ(現在は３０ｍＷで使用)
　　ファイナルＦＥＴ　　２ＳＫ２４１ｼﾝｸﾞﾙ　　



乱筆？？？、乱文に付きご容赦願います。　おかしな部分が有ればＥメールにて
ご連絡頂ければ直ぐに訂正いたします。又、予告無く訂正する事も有りますので
宜しくお願い致します。
